爱德华干式真空泵配件材质工艺解析 — 球铁定子、高镍转子、波形弹片与烧结过滤
一、为什么材质工艺决定干泵寿命
干式真空泵（无油泵）的所有易损件都暴露在被抽气体中：
· 腐蚀性气体（HCl、HF、Cl₂）：直接腐蚀铸铁件表面
· 颗粒物：进入腔体后磨损转子端面
· 冷凝蒸汽：在低温段形成液膜，破坏动密封
因此爱德华在 IXH/IXL 系列配件上采用了逐级防护的材质工艺体系，从定子到过滤器、从弹片到轴封，每个零件都有明确的工况适配。
二、球铁定子 + 镀镍工艺
爱德华 4TH / 5TH / LV 球铁定子采用球墨铸铁 + 镀镍双层防护：
|
物料编码 |
名称 |
工艺 |
|
TX100020041 |
4TH 球铁定子，镀镍后 |
球墨铸铁基体 + 电镀镍层 |
|
TX100020042 |
5TH 球铁定子，镀镍后 |
球墨铸铁基体 + 电镀镍层 |
|
TX100020043 |
LV 球铁定子，镀镍后 |
球墨铸铁基体 + 电镀镍层 |
为什么用球墨铸铁？
· 球化处理后石墨呈球状，力学性能接近钢，但成本低于合金钢
· 在交变热应力下抗疲劳开裂
· 易于精密加工（线切割达到 ±0.02mm 配合间隙）
为什么镀镍？
· 镍层提供致密氧化膜，抵御 HCl、Cl₂ 等腐蚀性气体
· 硬度可达 HV500-600，远高于铸铁基体
· 降低摩擦系数，减少转子与定子间的磨耗
三、高镍转子：耐腐蚀的旗舰工艺
针对腐蚀性工况，爱德华提供高镍版转子（标准版为球墨铸铁）：
|
物料编码 |
名称 |
含镍量 |
适用工况 |
|
TX110040140 |
X4 转子-高镍 |
≥16% |
含 Cl₂ / HCl 的半导体刻蚀 |
|
TX110040142 |
Y4 转子-高镍 |
≥16% |
同上 |
|
TX110040141 |
X5 转子-高镍 |
≥16% |
同上 |
|
TX110040148 |
Y5 转子-高镍 |
≥16% |
同上 |
|
TX110040149 |
LV 转子-高镍 |
≥16% |
同上 |
高镍版的核心优势：
· 在氧化性介质中形成稳定的钝化膜
· 对应力腐蚀开裂（SCC）免疫
· 动平衡精度 G2.5 级（12000 RPM）
四、X2-X5 / Y2-Y5 转子：标准工艺解析
|
系列 |
物料编码前缀 |
工艺 |
|
X2 转子 |
TX110040551 |
球墨铸铁 + 精车 + 动平衡 |
|
Y2 转子 |
TX110040552 |
球墨铸铁 + 精车 + 动平衡 |
|
X3 转子 |
TX110040553 |
球墨铸铁 + 精车 + 动平衡 |
|
Y3 转子 |
TX110040554 |
球墨铸铁 + 精车 + 动平衡 |
|
X4 转子 |
TX110040560 |
球墨铸铁 + 精车 + 动平衡 |
|
Y4 转子 |
TX110040561 |
球墨铸铁 + 精车 + 动平衡 |
|
X5 转子 |
TX110040562 |
球墨铸铁 + 精车 + 动平衡 |
|
Y5 转子 |
TX110040563 |
球墨铸铁 + 精车 + 动平衡 |
|
LV 转子 |
TX110040172 |
球墨铸铁 + 精车 + 动平衡 |
标准工艺三步曲：
· 基体：球墨铸铁 QT600-3（抗拉强度 ≥600 MPa）
· 精加工：CNC 车削，端面跳动 ≤0.01mm
· 动平衡：G2.5 级 @ 12000 RPM
五、波形弹片：碟形弹簧的精密力学
爱德华 IXH 系列使用波形弹片（wave spring）与蝶形弹簧（disc spring）两类弹性元件：
|
物料编码 |
名称 |
类型 |
应用位置 |
|
TX120040032 |
波形弹片 |
波形弹簧 |
转子端面 |
|
TX120040007 |
波形弹片（马达端） |
波形弹簧 |
马达端轴承预紧 |
|
TX120040005 |
蝶形弹簧 |
碟簧 |
通用 |
|
TX120040003 |
小弹簧 |
圆柱螺旋 |
IXL500Q |
|
TX120040004 |
小弹簧 |
圆柱螺旋 |
IXL500Q |
波形弹片的核心功能：
· 提供轴向预紧力，补偿转子热膨胀
· 吸收轴向冲击振动，延长轴承寿命
· 在轴封磨损后保持密封贴合
六、烧结金属粉末过滤器：深层过滤机理
爱德华 4550 机型使用烧结金属粉末过滤器（TX150050008）：
烧结工艺特点：
· 粉末粒度 50-100μm
· 烧结温度 1100-1250℃
· 孔隙率 30-40%
· 过滤精度 5-10μm
对比 Y 型油雾过滤器（TX150050005）：
· 精度更高（0.5-1μm 拦截油雾）
· 适用于半导体高洁净腔体
· 压降更低
七、轴封：摩擦副的精密配合
|
物料编码 |
名称 |
摩擦副 |
|
TX120010010 |
轴封 |
碳化硅 vs 碳石墨 |
|
TX120020079 |
轴套 |
不锈钢 316L |
|
TX110600011 |
导向圈 MB&DP |
PTFE + 青铜 |
轴封的关键工艺：
· 动环：碳化硅（HV2600），镜面抛光 Ra ≤0.02μm
· 静环：浸渍碳石墨
· 弹簧：波形弹片提供恒定比压
· 辅助密封：氟橡胶 O 形圈
八、精密五金配件：定位与调整
|
物料编码 |
名称 |
工艺 |
|
TX13005007 |
定子定位销 |
45 钢 + 淬火 HRC58 |
|
TX110600076 |
轴承压板 |
球墨铸铁 + 镀镍 |
|
TX110600001 |
调整环 |
45 钢 + 镀镍 |
|
TXRD110601228 |
调整环卡板 |
不锈钢 304 |
|

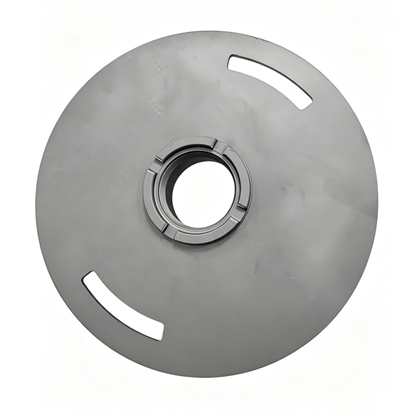

TX110600054 |
板，分油盘 / 圆形分油盘 |
球墨铸铁 + 精车 |
|
TX110600035 |
轴承垫圈 |
65Mn 弹簧钢 |
|
TX110300012 |
铸铝件，冷却块 8（4550） |
铝合金压铸 |
|
TX130060001 |
齿轮定位键 |
45 钢 + 镀镍 |
九、冷却系统配件：金属/塑料水管选型
|
物料编码 |
名称 |
材质 |
适配 |
|
TX730000017 |
二三级定子上冷却管（4550） |
不锈钢 304 |
IXH4550 |
|
TX730000006 |
二三级定子下冷却管（4550，左图） |
不锈钢 304 |
IXH4550 |
|
TX730000008 |
四五级定子下冷却管（4550） |
不锈钢 304 |
IXH4550 |
|
TX730000009 |
四五六定子上冷却管（4550） |
不锈钢 304 |
IXH4550 |
|
TX110200076 |
L 型金属水管 |
不锈钢 304 |
IXH4550 |
|
TX730000002 |
金属水管-回水集成 |
不锈钢 304 |
IXH4550 |
|
— |
氮气管 |
不锈钢 316L |
IXH4550 |
|
— |
塑料水管 |
PA66 玻纤增强 |
IXH4550 |
|
TX110300020 |
齿轮箱冷却盘 |
铝合金 |
IXH4550 |
|
TX170160004 |
弯头带加热 |
不锈钢 304 |
IXH4550 |
十、材质选型决策建议
工况判断
├─ 干燥清洁空气/氮气 → 标准版（球铁 + 普通转子）
├─ 含微量水蒸气 → 球铁镀镍定子
├─ 含 Cl₂/HCl/腐蚀气体 → 必须高镍版转子 + 镀镍定子
├─ 高洁净半导体 → 烧结过滤器 + Y 型油雾过滤器
└─ 长期高温 → 不锈钢水管 + 铝合金冷却块
十一、FAQ
Q1：高镍转子能完全替代标准转子吗？
A：可以反向替代（高镍→标准），但成本增加 30-40%。建议按工况选型，避免浪费。
Q2：球铁定子镀镍层厚度多少？
A：典型 20-30μm，电镀时间 30-60 分钟。盐雾试验 ≥96 小时。
Q3：波形弹片寿命多长？
A：交变载荷 10⁷ 次不破坏，对应 3-5 年使用寿命。
Q4：烧结过滤器能否清洗复用？
A：可以。超声波清洗 + 反吹，3-5 次后建议更换。
Q5：碳化硅轴封的摩擦面是否需要定期研磨？
A：不需要。正常使用 8000-10000 小时，发现泄漏再更换。
