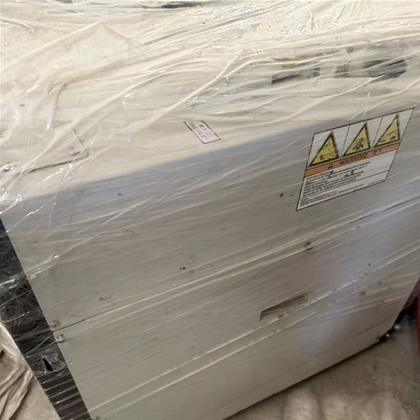

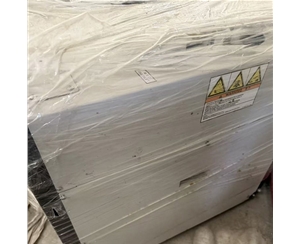

荏原 EBARA EV-S200 二手无油干式真空泵
I. 工业级无油螺杆干泵结构总览
EV-S200 属于荏原 EV 系列工业级无油干式真空泵，核心结构由以下部分组成：
| 部件 | 材质/工艺 | 功能 | 二手评估要点 |
|---|---|---|---|
| 螺杆/转子组件 | 精密加工转子，耐介质表面处理 | 容积式压缩抽气 | 检查型面磨损、间隙 |
| 泵腔流道 | 耐介质设计 | 容纳转子、气路 | 检查内壁腐蚀、积垢 |
| 同步齿轮 | 合金钢齿轮，油/脂润滑 | 同步转子 | 检查异响、润滑状态 |
| 驱动电机 | 三相电机，电机电流 10.1 A | 主驱动 | 测绝缘、电流、温升 |
| 密封件 | 氟橡胶 O 圈 / 轴封 | 防泄漏 | 检查渗漏、老化 |
| 电气系统 | 3Ph-4WIRES 200-220VAC 回路，保护器 30 A | 保护与启停 | 通电测试功能 |
| 整机机身 | 工业整机，170 kg | 承载与布置 | 检查锈蚀、变形 |
II. 关键材质工艺解析
2.1 无油螺杆/转子结构
荏原 EV 系列采用工业级无油压缩设计，这是该类干泵的核心工艺：
- 容积式压缩：转子啮合将气体逐级输送压缩，在 0.5 Pa 限压力下维持 20000 L/min 抽速能力
- 无接触运转：转子之间、转子与腔壁之间保持微小间隙，无摩擦磨损
- 无油洁净：泵腔内无油液，抽气侧与传动侧完全隔离，无返油污染
- 耐介质能力：EV 系列针对工艺气体进行流道与密封设计，适应化工与半导体制程
- 高水蒸气处理能力：可抽除水汽与凝结性气体，不乳化、不污染
2.2 耐介质流道设计
- 泵腔流道采用耐介质配置，适应半导体、化工、制药等含工艺介质气体的场合
- 无油干式运行，避免油雾返流污染工艺腔与产品
- 可抽除水汽、凝结性气体及一般工艺介质
- 强腐蚀工况（高浓度 Cl₂、HF 等）请提供气体成分，由我司评估适用性
2.3 电气与保护体系
EV-S200 的电气配置完整，是本机一大亮点，验机时可逐项核对：
| 电气参数 | 数值 | 说明 |
|---|---|---|
| 电源 | 3Ph-4WIRES 200-220VAC 60/50Hz | 三相四线制，50/60Hz 电网通用 |
| 额定电流 | 19.2 A | 满载电流 |
| 电机电流 | 10.1 A | 电机侧峰值电流参考 |
| 回路保护器 | 30 A | 现场配电保护选型依据 |
| 短路电流定格 | 1.0 kA | 短路保护整定 |
| 电气图号 | SB-20912 | 随机电气图，便于接电与排查 |
2.4 轻量化整机布置
- 重量仅 170 kg：无需重型吊装，叉车或液压车即可搬运布置
- 适合实验室、中试线、楼层内安装等对承重与空间敏感的场合
- 日本荏原原厂制造，产地日本
III. 本台二手泵状态评估
3.1 基本信息与状态
| 项目 | 内容 |
|---|---|
| 型号 | EV-S200 |
| 设备编号 | DKG01015 |
| 设备类型 | 工业级无油螺杆干泵（DRY PUMP） |
| 产地 | 日本 |
| 设备状态 | 保养好，马上装机使用 |
| 库存 | 1 台 |
| 价格 | 价格面议 |
3.2 保养/翻新评估要点
| 评估项 | 本机状态 | 建议 |
|---|---|---|
| 外观 | 保养好，无明显锈蚀 | 到货后常规清洁 |
| 转子组件 | 保养状态良好 | 试机听音确认无异响 |
| 同步齿轮 | 润滑正常 | 建议投产前检查润滑 |
| 驱动电机 | 功能正常 | 测绝缘电阻 ≥1 MΩ |
| 密封件 | 状态良好 | 按工况制定预防性更换 |
| 电气系统 | 三相四线配置完整（保护器 30 A / 短路定格 1.0 kA） | 通电逐项测试，对照电气图号 SB-20912 |
| 接口 | 进出口接口完好 | 核对接口规格与管路匹配 |
3.3 为什么保养良好的二手 EV-S200 仍有高价值
- 无油干泵为无接触运转设计，正常保养下转子寿命长
- 保养状态良好，无需额外翻新投入即可装机
- 荏原 EV 系列配件与维修体系成熟，后期使用有保障
- 相比新泵订货交期，现货即用，产线停机损失更小
- 170 kg 轻量整机，布置灵活，进场成本低
IV. 日常保养建议（接手后）
| 周期 | 项目 | 内容 |
|---|---|---|
| 每日 | 外观巡检 | 异响、渗漏、异温 |
| 每月 | 电机电流记录 | 对照基线（额定 19.2 A / 电机电流 10.1 A），异常上升即排查 |
| 季度 | 散热风路清洁 | 保持散热通畅 |
| 半年 | 齿轮润滑检查 | 补油/换油按手册要求 |
| 按年 | 限真空复测 | 对照 0.5 Pa 基线 |
| 按工况 | 密封件/耗材 | 按工艺气体腐蚀性提前更换 |
V. FAQ
Q1：这台二手泵翻新过吗？
A：设备状态为"保养好，马上装机使用"，属原机保养良好状态，非大拆大修翻新机。设备编号 DKG01015 可追溯。
Q2：转子会磨损吗？
A：无油转子无接触运转，正常工况下磨损小；抽含颗粒粉尘气体时磨损加快，建议加装入口过滤。
Q3：齿轮润滑多久检查一次？
A：建议接手投产前检查一次，之后按手册周期定期补油或换油。
Q4：泵腔是什么材质，耐腐蚀吗？
A：EV 系列采用耐介质流道与密封设计。一般工艺气体、水汽可用；强腐蚀工艺（如高浓度 Cl₂、HF）请先告知气体成分，评估适用性。
Q5：二手泵的密封件需要更换吗？
A：本机密封状态良好，可直接装机；建议按运行小时数与工艺气体情况制定预防性更换计划。
Q6：现场配电需要什么规格？
A：电源 3Ph-4WIRES 200-220VAC 60/50Hz，额定电流 19.2 A；回路保护器按 30 A 配置，短路电流定格 1.0 kA。随机电气图号 SB-20912，接电前请对照图纸，细节可来电咨询。
Q7：价格怎么谈？
A：价格面议。致电黄先生 15880223078 或邮件 mike@xiamenbest.com，按验机方式、付款方式与物流条款报价。
