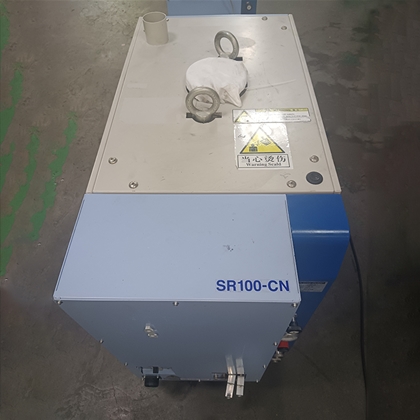

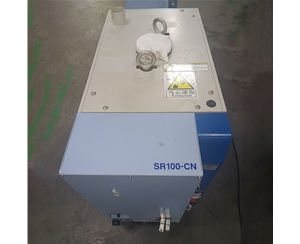

荏原干泵异响原因分析维修EBARA ESR/EST 紧凑型干泵维修指南｜荏原 · 离子注入/CVD-ALD/光伏镀膜
一、ESR/EST 系列型号参数对照表
| 型号 | 系列 | 结构 | 抽速(约) | 冷却 | 典型应用 |
|---|---|---|---|---|---|
| ESR20N | ESR | 紧凑干泵 | 500 L/min 级 | — | 离子注入/轻蚀刻 |
| ESR80WN | ESR | 紧凑干泵 | 约 1500 m³/h | 水冷WN | 离子注入/辅助真空 |
| ESR200WN | ESR | 紧凑干泵 | 中大型 | 水冷WN | CVD-ALD/光伏镀膜 |
| ESR300WN | ESR | 紧凑干泵 | 大型 | 水冷WN | CVD-ALD/光伏镀膜 |
| EST25N | EST | 中载干泵 | 中小型 | — | 轻蚀刻/CVD |
| EST100WN | EST | 中载干泵 | 中型 | 水冷WN | CVD-ALD |
| EST200WN | EST | 中载干泵 | 中大型 | 水冷WN | 光伏镀膜/CVD |
| EST300WN | EST | 中载干泵 | 约 3000 m³/h | 水冷WN | 光伏镀膜/CVD |
| EST500WN | EST | 中载干泵 | 大型 | 水冷WN | 大型 CVD/光伏 |
注：ESR80WN 抽速约 1500m³/h、EST300WN 约 3000m³/h 为样本口径；其余型号未公开项以"—"标示，实际以具体子型号新规格书为准。
后缀解读：W=水冷型；N=紧凑/特定结构；WN=水冷+NiResist 防腐(适配腐蚀工况)；SR=紧凑型 ESR 系列；ST=中载型 EST 系列。
二、ESR/EST 系列核心特点
- 紧凑结构、占地小：适合空间受限的离子注入、CVD-ALD 等机台配套。
- NSK/NTN 优化轴承：可提供 NSK/NTN 等优化轴承，延长使用寿命。
- NiResist 高镍耐蚀(WN 版)：WN 版适配含腐蚀气体工况。
- 无油干式：符合 SEMI-S2/CE/NRTL 标准。
- 节能：专属转子型线+怠速休眠，同级节能 30%+。
三、共性故障诊断中心
F1 过热跳停（频）
现象：紧凑泵散热空间有限，泵体超温保护停机。
排查：①冷却水流量/温度异常(水冷 WN 版核对流量、温度≤30℃)；②氮气吹扫压力/流量/纯度(氧/水依工艺要求)；③进气滤网堵塞；④排气背压过高；⑤紧凑安装机柜通风不畅。
方案：清滤网→修冷却水系统→校准氮吹扫→疏通排气管→改善机柜通风→校准温控设定。
F2 真空度拉不上去
现象："10 个真空不够的 7 个是系统漏"。
排查：盲板封进气口抽 5 分钟测本底，达标则问题在工艺腔/O 圈；不达标再查泵体轴封、法兰密封、管路泄漏。
方案：氦质谱检漏；更换耐腐全氟醚密封圈；涂层磨损致间隙增大时评估转子修复。
F3 异响/震动大
原因：轴承损坏/轴封泄漏/同步齿轮磨损/转子结焦(紧凑结构拆装需工装)。
方案：检查轴承润滑磨损并更换(可提供 NSK/NTN 优化轴承)→检查轴封→检查同步齿轮→清理转子结焦(紧凑泵拆装按序标记部件位置)。
F4 抽气能力不足
原因：密封件损坏/涂层磨损致间隙增大/氮吹扫流量异常。
方案：检查涂层磨损与螺杆直线度→更换密封件→核对氮吹扫参数。
F5 启动失败/过载跳闸
原因：①进气积液/副产物结晶致转子卡死；②排气背压过高；③轴承磨损转子摩擦电流飙升；④电机或变频器故障。
方案：清理腔体积晶积液+前置冷凝回收→疏通排气管→拆机换轴承与转子修复→变频器参数校准。
F6 冷却水/氮吹扫系统故障
方案：检查冷却水管道畅通与水质(水冷 WN 版核对流量、温度≤30℃)；检查氮吹扫品质(氧/水依工艺要求)。
四、标准维修流程
- 停机断电断水断气源，安全；
- 故障诊断(先系统后泵体)；
- 拆卸泵体，记录部件位置与顺序(紧凑泵拆装按序标记)；
- 洗涤剂清洗轴承/齿轮/密封件/转子结焦等易损件；
- 检查涂层磨损、螺杆直线度与轴承间隙，记录待更换件；
- 使用原厂/优化配件更换(轴承、密封、滤芯、涂层修复件)；
- 按序组装，校准温控设定与氮吹扫/冷却水参数；
- 空载/负载测试→交付(周期 3-5 天/质保 180 天)。
五、真实维修案例
案例 1：ESR80WN 离子注入真空度不足。诊断：工艺腔 O 圈被腐蚀气体老化+紧凑机柜通风不畅致散热受限；解决：氦质谱检漏定位→换耐腐全氟醚 O 圈+改善机柜通风→盲板本底复测达标。
案例 2：EST300WN CVD-ALD 过热跳停。诊断：冷却水流量偏低+氮吹扫纯度不达标；解决：清理冷却水道/校准氮吹扫(氧水达标)→满载温控稳定，CVD-ALD 节拍恢复。
六、配件/保养包
| 类别 | 主要配件 |
|---|---|
| 密封类 | O 型圈、唇封、轴封、油封、垫片、VITON 防护罩、PTFE 密封、橡胶密封圈 |
| 轴承/结构件 | 各类轴承(NSK/NTN 优化轴承)、轴承座、内圈、保持架、锁紧螺母、轴套 |
| 涂层/过滤 | NiResist/特氟龙涂层修复件、进气滤网、排气过滤器滤芯、视窗、氮吹扫组件 |
七、FAQ
Q：ESR 和 EST 系列有什么区别？
两者均为紧凑/中载干泵，ESR 偏紧凑型(如 ESR20N/ESR80WN)，EST 偏中载型(如 EST100WN/EST300WN/EST500WN)；实际以具体型号规格书定位为准，维修均侧重紧凑结构拆装与 NSK/NTN 优化轴承。
Q：ESR/EST 过热跳停怎么处理？
先查水冷 WN 版冷却水流量温度与氮吹扫纯度；再查进气滤网与机柜通风(紧凑泵散热空间有限)；清滤网/修冷却水/校准氮吹扫/改善通风；仍异常则测本底区分系统漏与泵体故障。
Q：ESR/EST 真空度不足一定是泵坏了吗？
不一定。70% 是系统漏，建议先盲板封进气口抽 5 分钟测本底：达标则问题在工艺腔/O 圈，不达标再查泵体轴封/法兰密封。
Q：ESR/EST 紧凑泵维修要注意什么？
紧凑泵拆装空间小，需工装并按序标记部件位置，避免装配误差；建议优先更换 NSK/NTN 优化轴承以延长寿命，及时检查涂层磨损。
Q：ESR/EST 系列多久做一次预防性保养？
依工况负载与运行时长而定，离子注入/CVD-ALD 等中载工况建议按运行小时制定年检/预防性保养计划，提前更换密封/滤网/轴承等易损件。
需要 ESR/EST 系列维修配件、NSK/NTN 优化轴承或上门维修服务？ 请联系我们——福建省厦门市太星制造配套能力，价格竞争力，品质(周期 3-5 天/质保 180 天)。
