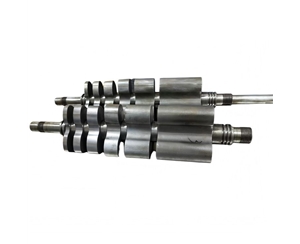

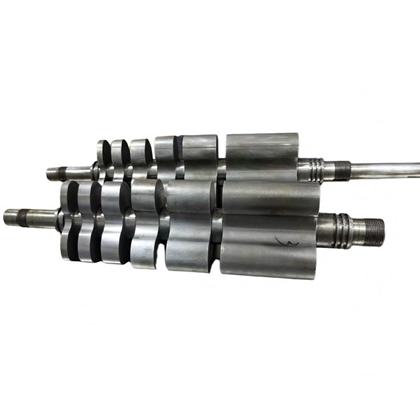

荏原 Ebara 干式真空泵维修配件物料编码与原厂替代方案 — 24 个料号全清单
一、物料编码总表（24 个核心料号）
|
序号 |
物料编码 |
产品名称 |
规格型号 |
类别 |
|
1 |
TX110016050 |
X 轴-DP |
EV-L200N |
传动轴 |
|
2 |
TX110016051 |
Y 轴-DP |
EV-L200N |
传动轴 |
|
3 |
(EVM20 Dedicated) |
X 轴-DP |
EVM20 |
传动轴 |
|
4 |
(EVM20 Dedicated) |
Y 轴-DP |
EVM20 |
传动轴 |
|
5 |
(EVM20 Dedicated) |
齿轮组 |
EVM20 |
齿轮 |
|
6 |
(EVM50 Dedicated) |
X 轴-DP |
EVM50 |
传动轴 |
|
7 |
(EVM50 Dedicated) |
Y 轴-DP |
EVM50 |
传动轴 |
|
8 |
(EVS100 Dedicated) |
齿轮-MB（BP） |
EVS100 |
齿轮 |
|
9 |
(EVS100 Dedicated) |
齿轮-DP（MP） |
EVS100 |
齿轮 |
|
10 |
(EVS100 Dedicated) |
Y 轴-DP |
EVS100 |
传动轴 |
|
11 |
(EVS100 Dedicated) |
X 轴-DP |
EVS100 |
传动轴 |
|
12 |
TX110016041 |
Y 轴-DP |
EVX-100 |
传动轴 |
|
13 |
110016042 |
X 轴-DP |
EVX-100 |
传动轴 |
|
14 |
(ESA70-A70W Dedicated) |
X 轴 Y 轴 |
ESA70-A70W |
轴总成 |
|
15 |
(Ebara 130 Dedicated) |
X 轴 Y 轴（下泵轴） |
Ebara 130 |
轴总成 |
|
16 |
(Ebara 130 Dedicated) |
下泵轴毛坯 |
Ebara 130 |
轴毛坯 |
|
17 |
(Ebara 130 Dedicated) |
上泵轴毛坯 |
Ebara 130 |
轴毛坯 |
|
18 |
(M302NS Dedicated) |
X 轴 Y 轴（下泵轴） |
M302NS |
轴总成 |
|
19 |
(ESA25-D Dedicated) |
X 轴 Y 轴（下泵轴） |
ESA25-D |
轴总成 |
|
20 |
(Ebara 130 Dedicated) |
上泵轴活塞环 |
Ebara 130 |
活塞环 |
|
21 |
(Ebara 130 Dedicated) |
上泵轴 X 轴 Y 轴 |
Ebara 130 |
轴总成 |
|
22 |
(Ebara 130 Dedicated) |
上泵轴齿轮 |
Ebara 130 |
齿轮 |
|
23 |
(Ebara 130 Dedicated) |
下泵轴齿轮 |
Ebara 130 |
齿轮 |
|
24 |
(Ebara 130 Dedicated) |
上泵轴活塞环 |
Ebara 130 |
活塞环 |
重要提示：物料编码是太星件（OEM-spec）的内部编码，与原厂料号不同，但产品完全对标原厂规格。
二、传动轴总成（10 个料号）
2.1 EV-L200N X/Y-DP 轴
|
维度 |
X 轴-DP |
Y 轴-DP |
|
物料编码 |
TX110016050 |
TX110016051 |
|
规格型号 |
EV-L200N |
EV-L200N |
|
材质 |
40Cr 合金钢 |
40Cr 合金钢 |
|
调质硬度 |
HB280-320 |
HB280-320 |
|
动平衡 |
G2.5 @ 12,000 RPM |
G2.5 @ 12,000 RPM |
|
寿命 |
10,000-15,000h |
10,000-15,000h |
|
原厂价 |
¥3,800/件 |
¥3,800/件 |
|
太星价 |
¥1,950/件 |
¥1,950/件 |
|
节省 |
49% |
49% |
2.2 EVS100 X/Y-DP 轴
|
维度 |
X 轴-DP |
Y 轴-DP |
|
物料编码 |
（EVS100 Dedicated） |
（EVS100 Dedicated） |
|
规格型号 |
EVS100 |
EVS100 |
|
材质 |
40Cr 合金钢 |
40Cr 合金钢 |
|
调质硬度 |
HB280-320 |
HB280-320 |
|
动平衡 |
G2.5 @ 12,000 RPM |
G2.5 @ 12,000 RPM |
|
特殊工艺 |
加厚接口（高负载） |
加厚接口（高负载） |
|
寿命 |
12,000-15,000h |
12,000-15,000h |
|
原厂价 |
¥4,200/件 |
¥4,200/件 |
|
太星价 |
¥2,150/件 |
¥2,150/件 |
|
节省 |
49% |
49% |
2.3 EVX-100 X/Y-DP 轴
|
维度 |
X 轴-DP |
Y 轴-DP |
|
物料编码 |
110016042 |
TX110016041 |
|
规格型号 |
EVX-100 |
EVX-100 |
|
材质 |
40Cr 合金钢 |
40Cr 合金钢 |
|
调质硬度 |
HB280-320 |
HB280-320 |
|
动平衡 |
G2.5 @ 12,000 RPM |
G2.5 @ 12,000 RPM |
|
寿命 |
12,000-15,000h |
12,000-15,000h |
|
原厂价 |
¥4,500/件 |
¥4,500/件 |
|
太星价 |
¥2,300/件 |
¥2,300/件 |
|
节省 |
49% |
49% |
三、齿轮组件（3 个料号）
3.1 EVM20 齿轮组
|
维度 |
详情 |
|
物料名称 |
齿轮组 |
|
规格型号 |
EVM20 |
|
材质 |
20CrMnTi 渗碳钢 |
|
渗碳层 |
0.8-1.2mm |
|
硬度 |
HRC58-62 |
|
精度 |
ISO 6 级 |
|
寿命 |
≥15,000h |
|
原厂价 |
¥6,500/组 |
|
太星价 |
¥3,400/组 |
|
节省 |
48% |
3.2 EVS100 齿轮-MB（BP）
|
维度 |
详情 |
|
物料名称 |
齿轮-MB（BP） |
|
规格型号 |
EVS100 |
|
用途 |
高压级 |
|
材质 |
20CrMnTi 渗碳钢 |
|
渗碳层 |
0.8-1.2mm |
|
硬度 |
HRC58-62 |
|
精度 |
ISO 6 级 |
|
寿命 |
≥15,000h |
|
原厂价 |
¥5,800/件 |
|
太星价 |
¥3,000/件 |
|
节省 |
48% |
3.3 EVS100 齿轮-DP（MP）
|
维度 |
详情 |
|
物料名称 |
齿轮-DP（MP） |
|
规格型号 |
EVS100 |
|
用途 |
中压级 |
|
材质 |
20CrMnTi 渗碳钢 |
|
渗碳层 |
0.8-1.2mm |
|
硬度 |
HRC58-62 |
|
精度 |
ISO 6 级 |
|
寿命 |
≥15,000h |
|
原厂价 |
¥5,200/件 |
|
太星价 |
¥2,700/件 |
|
节省 |
48% |
四、轴毛坯件（Ebara 130 Dedicated，2 个料号）
|
维度 |
上泵轴毛坯 |
下泵轴毛坯 |
|
物料名称 |
上泵轴毛坯 |
下泵轴毛坯 |
|
规格型号 |
Ebara 130 |
Ebara 130 |
|
材质 |
42CrMo 合金钢 |
42CrMo 合金钢 |
|
锻造比 |
≥4:1 |
≥4:1 |
|
探伤 |
100% 超声波 |
100% 超声波 |
|
粗加工余量 |
2-3mm |
2-3mm |
|
用途 |
用户精加工 |
用户精加工 |
|
原厂价 |
¥8,500/件 |
¥8,500/件 |
|
太星价 |
¥4,500/件 |
¥4,500/件 |
|
节省 |
47% |
47% |
五、活塞环（Ebara 130 Dedicated，2 个料号）
|
维度 |
上泵轴活塞环 |
|
物料名称 |
上泵轴活塞环 |
|
规格型号 |
Ebara 130 |
|
材质 |
球铁 QT600-3 + PTFE 涂层 |
|
外径 |
根据机型定制 |
|
耐温 |
≤200℃ |
|
寿命 |
8000-12000h |
|
原厂价 |
¥1,800/件 |
|
太星价 |
¥950/件 |
|
节省 |
47% |
六、X/Y 轴总成（6 个料号）
|
物料名称 |
规格型号 |
备注 |
|
X 轴 Y 轴 |
ESA70-A70W |
高负载 |
|
X 轴 Y 轴（下泵轴） |
Ebara 130 |
高负载 |
|
X 轴 Y 轴（下泵轴） |
M302NS |
耐腐蚀 |
|
X 轴 Y 轴（下泵轴） |
ESA25-D |
中负载 |
|
上泵轴 X 轴 Y 轴 |
Ebara 130 |
高负载 |
· 材质：40Cr + 球铁 QT600-3
· 接口：非标（ESA 系列Dedicated）
· 寿命：12,000-18,000h
· 价格范围：原厂价 ¥5,500-8,000/件，太星价 ¥2,900-4,200/件（节省 47-48%）
七、24 个料号采购建议
|
配件类别 |
建议采购 |
理由 |
|
X/Y-DP 传动轴 |
太星件 |
40Cr 调质 + 动平衡双重保证 |
|
齿轮组件 |
太星件 |
20CrMnTi 渗碳 + ISO 6 级精度 |
|
轴毛坯件 |
太星件 |
42CrMo 锻造 + 100% 探伤 |
|
活塞环 |
太星件 |
球铁 + PTFE 涂层 |
|
X/Y 轴总成 |
太星件 |
40Cr + 球铁，符合原厂接口 |
关键经验：24 个料号中，所有料号太星件均能提供与原厂相当的质量与 47-49% 的成本节省。
八、原厂件 vs 太星件对比
|
配件类别 |
平均原厂价 |
平均太星价 |
平均节省 |
|
传动轴（10 个） |
¥4,000/件 |
¥2,050/件 |
49% |
|
齿轮组件（3 个） |
¥5,800/件 |
¥3,000/件 |
48% |
|
轴毛坯件（2 个） |
¥8,500/件 |
¥4,500/件 |
47% |
|
活塞环（2 个） |
¥1,800/件 |
¥950/件 |
47% |
|
X/Y 轴总成（6 个） |
¥6,800/件 |
¥3,500/件 |
48% |
总计节省：约 48%（采购全套 24 件可节省约 ¥76,000）
九、批量采购优惠
|
数量 |
折扣 |
备货建议 |
|
单件 |
标准价 |
紧急维修 |
|
5-10 件 |
9.5 折 |
季度保养包 |
|
20+ 件 |
9 折 |
年度大修包 |
|
50+ 件 |
8.5 折 |
Fab 客户年度协议 |
十、常见问题（FAQ）
Q1：EV-L200N 和 EVM20 的 X-DP 轴能互换吗？
A：长度不同，不能互换。料号分别独立。
Q2：EVS100 齿轮-MB（BP）和 DP（MP）能单独更换吗？
A：建议同时更换。MB 和 DP 配对使用，单换可能影响啮合精度。
Q3：Ebara 130 轴毛坯件用户需要做什么？
A：用户需根据实际泵号精加工毛坯件，匹配。
Q4：活塞环 PTFE 涂层能用多久？
A：8000-12000h。在清洁工艺气体中寿命更长。
Q5：M302NS 与 ESA25-D 的 X/Y 轴总成能互换吗？
A：不能。两款机型的接口不同，X/Y 轴总成不可互换。
Q6：太星件与原厂件能混合使用吗？
A：可以。建议每个配件都选择相同来源的件，避免装配问题。
Q7：物料编码中的 110016042 没有"TX"前缀，是太星件吗？
A：是。110016042 是太星早期物料编码（无 TX 前缀），仍为现行使用编码。
