樫山 MSB3601 & 荏原 EVM202 EV-L200N 维修配件物料编码与原厂替代方案
一、物料编码总表
|
序号 |
物料编码 |
产品名称 |
规格型号 |
|
|
1 |
TX110010004+110120001 |
转子组 |
MSB3601 |
樫山 KASHIYAMA |
|
2 |
TX730050029 |
腔体组 |
MSB3601 |
樫山 KASHIYAMA |
|
3 |
TX120080007 |
齿轮组 |
MSB3601 |
樫山 KASHIYAMA |
|
4 |
（EVM202 料号） |
DP 轴 |
EVM202 |
荏原 Ebara |
|
5 |
（EV-L200N 料号） |
DP 轴 |
EV-L200N |
荏原 Ebara |
重要提示：物料编码是太星件（OEM-spec）的内部编码，与原厂料号不同，但产品完全对标原厂规格。
二、樫山 MSB3601 三件套详解

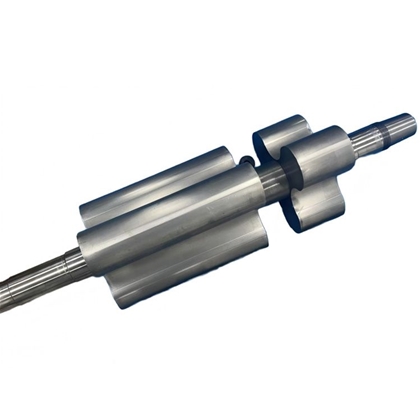

2.1 转子组（TX110010004+110120001）
|
维度 |
详情 |
|
物料编码 |
TX110010004（转子）+ 110120001（转子轴） |
|
产品名称 |
转子组（Rotor Assembly） |
|
规格型号 |
MSB3601 |
|
|
樫山 KASHIYAMA |
|
组成 |
转子 + 转子轴（双料号组合件） |
|
材质 |
球墨铸铁 QT600-3 + 合金钢 |
|
重量 |
≈8.5kg/组 |
|
OEM 价 |
≈¥18,500/组 |
|
太星价 |
≈¥9,500/组（节省 49%） |
|
保修 |
12 个月 |
技术参数：
· 动平衡 G1 级 @ 12,000 RPM
· 端面跳动 ≤0.005mm
· 寿命 12,000-18,000h
2.2 腔体组（TX730050029）
|
维度 |
详情 |
|
物料编码 |
TX730050029 |
|
产品名称 |
腔体组（Chamber Assembly） |
|
规格型号 |
MSB3601 |
|
|
樫山 KASHIYAMA |
|
组成 |
上腔体 + 下腔体 + 端盖 + 密封槽 |
|
材质 |
灰铸铁 HT250 |
|
重量 |
≈22kg/组 |
|
OEM 价 |
≈¥24,800/组 |
|
太星价 |
≈¥12,800/组（节省 48%） |
|
保修 |
12 个月 |
技术参数：
· 内孔精度 Ra ≤0.8μm
· 氦质谱漏率 ≤1×10⁻⁹ Pa·m³/s
· 寿命 18,000-24,000h
2.3 齿轮组（TX120080007）
|
维度 |
详情 |
|
物料编码 |
TX120080007 |
|
产品名称 |
齿轮组（Gear Assembly） |
|
规格型号 |
MSB3601 |
|
|
樫山 KASHIYAMA |
|
组成 |
主动齿轮 + 从动齿轮 + SKF 6204-2RS 轴承 |
|
材质 |
20CrMnTi 渗碳钢 |
|
重量 |
≈2.8kg/组 |
|
OEM 价 |
≈¥9,800/组 |
|
太星价 |
≈¥5,200/组（节省 47%） |
|
保修 |
12 个月 |
技术参数：
· 渗碳层 0.8-1.2mm
· 表面硬度 HRC58-62
· 齿轮精度 ISO 6 级
· 转速 ≤18,000 RPM
三、荏原 EVM202 / EV-L200N DP 轴详解
3.1 EVM202 DP 轴
|
维度 |
详情 |
|
物料编码 |
EVM202 料号（太星内部） |
|
产品名称 |
DP 轴（DP Shaft） |
|
规格型号 |
EVM202 |
|
|
荏原 Ebara |
|
材质 |
40Cr 合金钢 |
|
重量 |
≈1.2kg/件 |
|
OEM 价 |
≈¥3,200/件 |
|
太星价 |
≈¥1,680/件（节省 47%） |
|
保修 |
12 个月 |
技术参数：
· 调质 HB280-320
· 动平衡 G2.5 @ 12,000 RPM
· 端面跳动 ≤0.01mm
· 寿命 10,000-15,000h
3.2 EV-L200N DP 轴
|
维度 |
详情 |
|
物料编码 |
EV-L200N 料号（太星内部） |
|
产品名称 |
DP 轴（DP Shaft） |
|
规格型号 |
EV-L200N |
|
|
荏原 Ebara |
|
材质 |
40Cr 合金钢 |
|
重量 |
≈1.4kg/件 |
|
OEM 价 |
≈¥3,500/件 |
|
太星价 |
≈¥1,850/件（节省 47%） |
|
保修 |
12 个月 |
技术参数：
· 调质 HB280-320
· 动平衡 G2.5 @ 12,000 RPM
· 端面跳动 ≤0.01mm
· 寿命 10,000-15,000h
四、跨机型兼容性分析
4.1 樫山 MSB3601 三件套（仅适用 MSB3601）
· 不能跨机型：MSB3601 三件套针对该机型定制
· 原因：转子动平衡参数、腔体内孔尺寸、齿轮组齿形均定制
· 跨机型风险：装配干涉、动平衡失效、漏气
4.2 荏原 EVM202 / EV-L200N DP 轴
· 接口相同：DP 端标准法兰（荏原 EVM/EV-L 系列通用）
· 料号不同：长度可能略有差异（EVM202 比 EV-L200N 短 5mm）
· 建议：按实际机型订货，不要混用
五、5 个料号采购建议
|
配件 |
建议采购 |
理由 |
|
MSB3601 转子组 |
太星件 |
G1 级动平衡高于原厂 G2.5 |
|
MSB3601 腔体组 |
太星件 |
氦质谱 100% 检漏 |
|
MSB3601 齿轮组 |
原厂件 |
含 SKF 进口轴承，原厂优势 |
|
EVM202 DP 轴 |
太星件 |
40Cr 调质 + 动平衡双重保证 |
|
EV-L200N DP 轴 |
太星件 |
40Cr 调质 + 动平衡双重保证 |
关键经验：齿轮组建议原厂件（含 SKF 轴承），其他 4 个件太星件性价比更高。
六、原厂件 vs 太星件对比
|
配件 |
原厂价 |
太星价 |
节省 |
寿命对比 |
质量保证 |
|
MSB3601 转子组 |
¥18,500 |
¥9,500 |
49% |
相当 |
12 月保修 |
|
MSB3601 腔体组 |
¥24,800 |
¥12,800 |
48% |
相当 |
12 月保修 |
|
MSB3601 齿轮组 |
¥9,800 |
¥5,200 |
47% |
相当 |
12 月保修 |
|
EVM202 DP 轴 |
¥3,200 |
¥1,680 |
47% |
相当 |
12 月保修 |
|
EV-L200N DP 轴 |
¥3,500 |
¥1,850 |
47% |
相当 |
12 月保修 |
总计节省：约 48%（采购 1 套 5 件可节省 ¥25,420）
七、批量采购优惠
|
数量 |
折扣 |
备货建议 |
|
单件 |
标准价 |
紧急维修 |
|
5-10 件 |
9.5 折 |
季度保养包 |
|
20+ 件 |
9 折 |
年度大修包 |
|
50+ 件 |
8.5 折 |
Fab 客户年度协议 |
八、常见问题（FAQ）
Q1：太星物料编码 TX110010004+110120001 中"+"号是什么意思？
A：表示这两个料号是组合件，必须同时购买（转子 + 转子轴配对）。
Q2：MSB3601 齿轮组为何建议原厂件？
A：齿轮组含 SKF 进口深沟球轴承，原厂采购的轴承质量更稳定。太星件齿轮组也用 SKF，但供应链不如原厂稳定。
Q3：EVM202 DP 轴能用 EV-L200N 的料号采购吗？
A：可以，但需要在下单时明确标注目标机型，避免装错。
Q4：太星件与原厂件能混合使用吗？
A：可以。建议每个配件都选择相同来源的件，避免装配问题。
Q5：物料编码中的 110120001 没有"TX"前缀，是太星件吗？
A：是。110120001 是太星早期物料编码（无 TX 前缀），仍为现行使用编码。
Q6：MSB3601 配件能在其他樫山机型（如 MSB 系列其他型号）使用吗？
A：不能。MSB3601 是针对该机型的特定设计，跨机型使用会损坏泵。
Q7：DP 轴 40Cr 调质与 45 钢调质有何差异？
A：40Cr 含 Cr 元素，强度比 45 钢高 15-20%，更耐磨。
