爱德华 IXH1220 维修配件物料编码与原厂替代方案 — 43 个料号全清单
一、物料编码体系总览
爱德华 IXH1220 配件料号采用 "TX + 11 位数字" 编码规则：
|
前缀 |
含义 |
示例 |
|
TX1100 |
转子/定子/腔体 |
TX110040253 = X2 转子 |
|
TX1200 |
轴封/轴套/弹片 |
TX120010010 = 轴封 |
|
TX1300 |
定位件 |
TX130050007 = 定位销 |
|
TX1500 |
过滤 |
TX150050005 = Y 型油雾过滤器 |
|
TX1100 |
金属过滤器 |
TX150050009 = 烧结金属粉末过滤器-1220 |
二、转子类（X / Y / LV 标准 + A200HP 高镍）
2.1 IXH1220 标准转子
|
物料编码 |
名称 |
适配机型 |
替代方案 |
|
TX110040253 |
X2 转子 |
IXH1220 |
太星 OEM 等效件 |
|
TX110040254 |
Y2 转子 |
IXH1220 |
太星 OEM 等效件 |
|
TX110040255 |
X3 转子 |
IXH1220 |
太星 OEM 等效件 |
|
TX110040256 |
Y3 转子 |
IXH1220 |
太星 OEM 等效件 |
|
TX110040257 |
X4 转子 |
IXH1220 |
太星 OEM 等效件 |
|
TX110040258 |
Y4 转子 |
IXH1220 |
太星 OEM 等效件 |
|
TX110040259 |
LV 转子 |
IXH1220 |
太星 OEM 等效件 |
2.2 A200HP 高镍转子（建议原厂）
|
物料编码 |
名称 |
适配机型 |
替代方案 |
|
TX110044569 |
A200HP X3 高镍转子 |
IXH1220 |
建议原厂 |
|
TX110044570 |
A200HP Y3 高镍转子 |
IXH1220 |
建议原厂 |
|
TX110044571 |
A200HP X4 高镍转子 |
IXH1220 |
建议原厂 |
|
TX110044572 |
A200HP Y4 高镍转子 |
IXH1220 |
建议原厂 |
|
TX110044572 |
A200HP LV 高镍转子 |
IXH1220 |
建议原厂 |
三、定子类（2ND-4TH + LV + HVHP/LVHP）
|
物料编码 |
名称 |
适配机型 |
替代方案 |
|
TX110020224 |
2ND 定子 |
IXH1220 |
太星等效件 |
|
TX110020225 |
3RD 定子 |
IXH1220 |
太星等效件 |
|
TX110020226 |
4TH 定子 |
IXH1220 |
太星等效件 |
|
TX110020227 |
LV 定子 |
IXH1220 |
太星等效件 |
|
TX110020121 |
HVHP |
IXH1220 |
建议原厂 |
|
TX110020129 |
LVHP |
IXH1220 |
建议原厂 |
四、轴类组件
|
物料编码 |
名称 |
适配机型 |
替代方案 |
|
TX110016004 |
MB 轴-X |
IXH1220 |
太星等效件 |
|
TX110016005 |
MB 轴-Y |
IXH1220 |
太星等效件 |
|
TX110030008 |
DP 轴-X |
IXH1220 |
太星等效件 |
|
TX110030007 |
DP 轴-Y |
IXH1220 |
太星等效件 |
五、腔体与法兰
|
物料编码 |
名称 |
适配机型 |
替代方案 |
|
TX110000011 |
MB 腔体 |
IXH1220 |
太星等效件 |
|
TX110070064 |
上下泵连接法兰 |
IXH1220 |
太星等效件 |
六、密封与过滤
|
物料编码 |
名称 |
适配机型 |
替代方案 |
|
TX120010010 |
轴封 |
IXH1220 |
太星等效件 |
|
TX120020078 |
轴套 |
IXH1220 |
太星等效件 |
|
TX120040029 |
波形弹片 |
IXH1220 |
太星等效件 |
|
TX120040007 |
波形弹片（马达） |
IXH1220 |
太星等效件 |
|
TX130030005 |
马达精密间隙片 |
IXH1220 |
太星等效件 |
|
TX150050005 |
Y 型油雾过滤器 |
IXH1220 |
太星等效件 |
|
TX150050007 |
T 型过滤器 |
IXH1220 |
太星等效件 |
|
TX150050009 |
烧结金属粉末过滤器-1220 |
IXH1220 |
太星等效件 |
七、传动与精密五金
|
物料编码 |
名称 |
适配机型 |
替代方案 |
|
TX120080002 |
MB 齿轮 |
IXH1220 |
太星等效件 |
|
TX120080001 |
DP 齿轮 |
IXH1220 |
太星等效件 |
|
TX120060001 |
胀紧套 |
IXH1220 |
太星等效件 |
|
TX120070006 |
齿轮侧四齿花型联轴器 |
IXH1220 |
太星等效件 |
|
TX120070005 |
四齿花型联轴器 OD65-ID28-H57.5 |
IXH1220 |
太星等效件 |
|
TX120070002 |

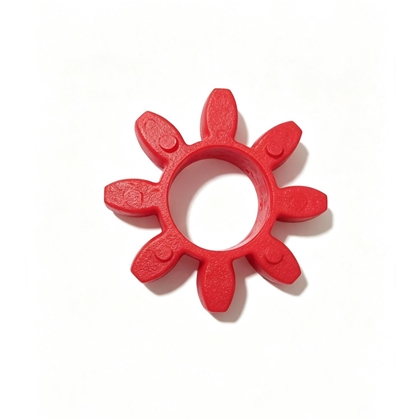

星型联轴器弹性体 |
IXH1220 |
太星等效件 |
|
TX110600006 |
导向圈 DP&MB |
IXH1220 |
太星等效件 |
|
TX120020001 |
培林挡圈 |
IXH1220 |
太星等效件 |
|
TX120020024 |
培林套 |
IXH1220 |
太星等效件 |
|
TX130050007 |
定位销 |
IXH1220 |
太星等效件 |
|
TX130050011 |
轴销（定制） |
IXH1220 |
太星定制件 |
八、采购建议：哪些原厂 / 哪些替代
8.1 建议原厂（9 项）
|
料号 |
名称 |
原因 |
|
TX110044569-573 |
A200HP X3/X4/Y3/Y4/LV 高镍转子 |
含镍量严苛 |
|
TX110020121 |
HVHP |
高压比精密配合 |
|
TX110020129 |
LVHP |
低压比精密配合 |
|
TX150050005 |
Y 型油雾过滤器 |
高洁净度要求 |
|
TX150050009 |
烧结金属粉末过滤器-1220 |
过滤精度关键 |
|
TX120010010 |
轴封 |
摩擦副精密 |
8.2 可高性价比替代（30+ 项）
· 标准版转子（球铁）
· 标准版定子
· 通用 O 形圈、密封件
· 齿轮、联轴器、胀紧套
· 定位销、键、卡簧
· 调整环、精密五金件
· T 型过滤器（低洁净度）
九、IXH1220 配件全清单速查表
|
类别 |
数量 |
关键件 |
|
标准转子 |
7 |
X2-X4/Y2-Y4/LV |
|
A200HP 高镍转子 |
5 |
X3/X4/Y3/Y4/LV |
|
多级定子 |
4 |
2ND-4TH/LV |
|
定子 |
2 |
HVHP/LVHP |
|
传动轴 |
4 |
MB-X/Y、DP-X/Y |
|
腔体 |
1 |
MB 腔体 |
|
法兰 |
1 |
上下泵连接法兰 |
|
密封件 |
4 |
轴封/轴套/弹片 x2 |
|
过滤 |
3 |
Y/T/烧结 |
|
传动组件 |
7 |
齿轮/联轴器/胀紧套 |
|
精密五金 |
5 |
导向圈/培林 x2/销 x2 |
|
合计 |
43 |
— |
十、批量采购优势
|
采购量 |
价格折扣 |
备货建议 |
|
单件 |
标准价 |
紧急维修 |
|
5-10 件 |
9 折 |
季度保养包 |
|
20+ 件 |
8 折 |
年度大修包 |
|
50+ 件 |
7 折 |
Fab 客户年度协议 |
十一、订单流程
客户询价 → 客服核对机型 → 出报价单（PDF） → 客户确认 → 安排发货 → 提供配件清单
十二、FAQ
Q1：太星替代件能保证真空度吗？
A：可以。太星所有替代件均按爱德华原厂规格生产，关键配合面（动平衡、间隙公差）一致。
Q2：哪些配件必须用原厂？
A：A200HP 高镍转子（耐腐蚀关键）、精密过滤器（过滤精度关键）、轴封（动密封关键）、HVHP/LVHP 定子。
Q3：批量采购有起订量吗？
A：标准件 1 件起订，定制件 5 件起订。
Q4：能提供装配服务吗？
A：可以。太星提供现场装配指导 + 远程视频支持。
Q5：保修期多久？
A：标准件 12 个月，定制件 6 个月。
Q6：IXH1220 与 IXH1820 配件区别？
A：IXH1220 配件数量较少（43 vs 80），主要差异在 MB 腔体、上下泵连接法兰。共用料号主要是高镍转子和标准密封件。
