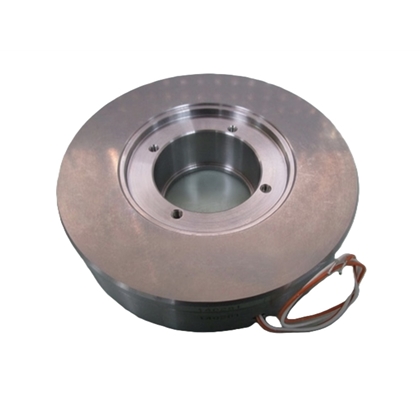

岛津TMP-803/1503分子泵轴向磁轴承

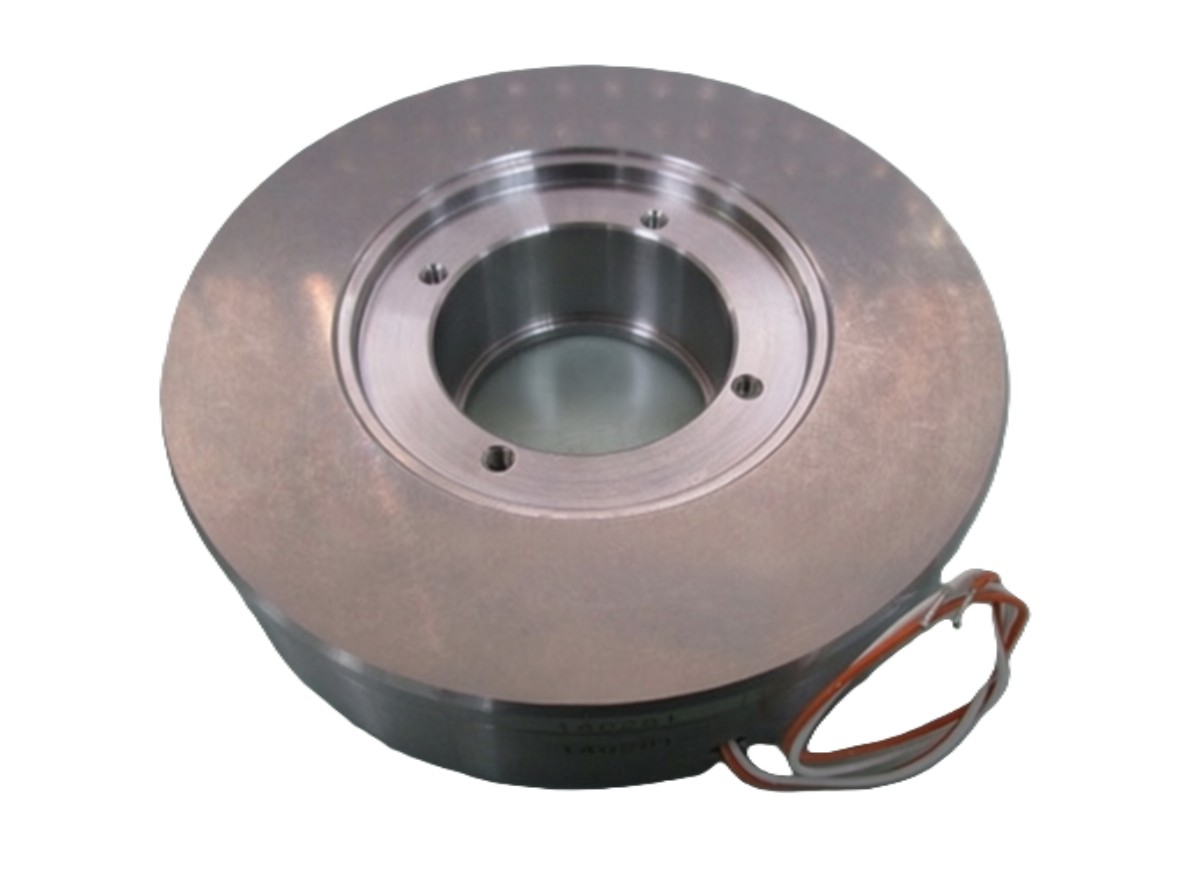

本页介绍针对岛津(Shimadzu)分子泵TMP-803、1503系列所用的轴向电磁铁（Axial Magnet Bearing (1) Assy）维修服务内容，适用于原装件修复与更换。此部件在分子泵中承担磁轴承定位与轴向力平衡，若发生故障会直接影响泵的运行稳定性与真空表现。
常见故障表现：
- 运行时振动增大或出现不规则振动音；
- 轴向位置漂移导致抽速下降或起停异常；
- 线圈电阻异常或线圈发热升高；
- 轴承磨损、磁体脱落或绝缘受损造成间隙变化。
故障诊断流程：
- 记录故障现象与机器运行历史，确认是否与电源或控制单元相关；
- 在断电并排空系统后进行外观与固定件检查，检查导向套、轴颈及密封面；
- 用万用表测量线圈电阻，并与出厂数据对比；
- 拆解检查轴向电磁铁组件的磁体、线圈、支撑结构与绝缘状态；
- 必要时对转子进行动平衡与几何尺寸检测。
维修与更换步骤（示例说明，具体按机器使用手册执行）：
- 按断电、泄压、安全规范拆卸分子泵并取出转子组件；
- 取下旧轴向电磁铁组件，清除附着物并检测安装座配合面；
- 更换受损线圈或磁体，必要时更换配套轴承、密封圈与隔离垫片；
- 装配时采用受控扭矩与定位工具，保证间隙与同轴度满足要求；
- 完成装配后进行空载与负载试验，包括转速升降、轴向位移监测、电流/功率检测及真空度测试。
检验与出厂测试：
- 真空保持与泄漏测试，确认密封与接口无异常；
- 运行时电流与振动值记录并对比维修前数据；
- 长期运行观察建议按合同或说明书规定周期监测。
备件与配套服务：
- 可提供该轴向电磁铁的原厂件或等效替代件，建议提供设备型号与序列号以便快速核对；
- 提供转子动平衡、轴颈修正、线圈绕制与绝缘处理等配套服务；
- 如需查询可用配件与库存，请访问：产品配件。
交期与质保说明：
- 常规维修周期视零件状况与是否需订购配件而定，一般在数日到两周范围；
- 对更换的零件提供检测报告与有限期保修，细节在报价单中说明；
- 如需加快处理，请在联系时说明设备型号与故障现象，以便预先备货。
包装与运输注意事项：
- 轴向电磁铁属精密部件，运输时需用防震、干燥包装并标注方向与防潮说明；
- 长途运输前建议放入干燥剂并避免强磁场接近，以免影响磁体性能；
用户操作与保养建议：
- 保持泵体及冷却系统清洁，防止颗粒或冷凝物进入轴向间隙；
- 定期检查电源与控制单元输出，避免电压波动造成线圈损伤；
- 遇到异常振动或电流异常时，及时停机检查以减少次生损伤。
如需报价、预约检测或订购配件，可提供泵型号（TMP-803或1503系列）、序列号与故障描述，通过页面查询或联系销售工程师获取详细信息：TMP-803/1503系列配件。另可直接查看配件目录与规格：轴向电磁铁备件，或提交维修申请与询价：查询配件。
为便于快速响应，请在联系时同时附上设备出厂铭牌照片、故障录音或振动曲线（如有），这样能缩短诊断时间并提高维修效率。
