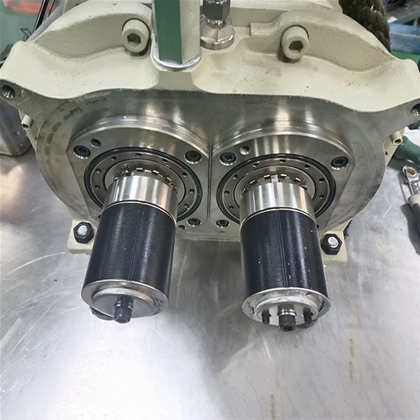

岛津分子泵触地轴承O型圈套件
本页介绍针对岛津（SHIMADZU）TMP-3804～4304 系列分子泵的触地轴承（touch down bearings）及 O 型圈套件（SHIMADZU TMP O/H KIT）的原厂维修服务流程与要点，适合实验室与维修车间在保养、返修时参考使用。
该维修套件包含触地轴承及各型号所需的 O 型圈，适配 TMP-3804、TMP-3904、TMP-4004、TMP-4104、TMP-4204、TMP-4304 等系列。若需获取产品详情与订购信息，可以访问：产品详情。
常见症状（需更换触地轴承或 O 型圈的指征）：
- 分子泵在启动或运行时出现异响、摩擦声或间歇性撞击感。
- 转子不稳，振动幅度超出设备说明书标注范围。
- 抽速下降或难以维持设计高真空，伴随油蒸气或油雾回流。
- 外泄或接口处的密封不良，出现可见漏气或长期漂移的真空度。
检修前准备：
- 断电并切断与前级泵及系统的连接，待转子完全停止并冷却。
- 准备洁净工作环境（无尘台或洁净区更好），佩戴防静电手套与防尘口罩。
- 工具清单：内六角扳手套装、扭力扳手、适配螺栓套筒、薄刮板、清洗溶剂、无纺布、真空级润滑脂、密封胶或 O 型圈润滑液。
- 建议提前备好原厂维修套件及必要的替换小件，相关型号可在这里查询：备件查询。
维修步骤（概要）：
- 标记并记录泵体与各连接部位的位置关系，便于复位。
- 拆卸外壳与前后端盖，按说明书顺序拆除联轴器或转子组件，避免用力侧敲。
- 检查触地轴承磨损情况：若发现滚道剥落、表面划伤或严重点蚀，应更换触地轴承组件。
- 拆除旧 O 型圈，检查密封槽有无划伤或变形，必要时同时修整或更换相关密封槽零件。
- 清洗所有接触面与配合面，使用适合真空系统的溶剂并干燥。
- 按原厂要求在轴承与密封处涂抹适量真空级润滑脂或润滑液，安装新触地轴承与 O 型圈，安装时注意不要扭曲 O 型圈。
- 按规定扭矩拧紧螺栓并复位转子组件，检查转子轴向与径向间隙是否符合参数。
- 装回外壳并进行泄漏与功能测试。
测试与调试要点：
- 先在空气侧通入低压测试，检查轴承安装后转子是否能自由手动旋转，无卡滞。
- 抽真空并进行泄漏检测，建议使用氦质谱检漏或压力衰减法确认密封性。
- 通电空载慢速升转观察轴承温升与振动值，逐步带至额定转速并持续监测。
- 运行稳定后记录真空、启动电流、振动及温度曲线，作为后续判断依据。
注意事项与安全提示：
- 严禁带电拆卸，拆装过程避免撞击转子或轴承滚道。
- O 型圈安装时应使用相容于系统介质的材料，并避免使用有机溶剂残留在密封圈上。
- 安装轴承时避免脏手直接接触滚道及密封面，一点微小颗粒均可能导致早期损坏。
- 如发现轴承座或轴有明显磨损或变形，应同时评估更换相关机械零件以保障运行寿命。
建议备用件与常规保养清单：
- 常备一套触地轴承与 O 型圈套件，尤其在高使用频率的装置上。
- 定期（根据运行小时数或使用频率）检查振动、温度与密封状态，及时更换老化密封件。
- 记录每次维修的零件批号与运行数据，便于判断失效原因并优化维护间隔。更多维修配件信息可见：维修配件列表。
服务周期与交付建议：
- 常规更换触地轴承与 O 型圈的维修，标准工时通常在数小时到半天范围内，具体视机型与现场条件而定。
- 若需检测与动态平衡，时间会相应增加，建议提前预约并备件到位。
- 如需订购原厂维修套件或咨询技术支持，请访问：配件订购，或通过页面提供的联系方式提交设备型号与故障描述。
总结：使用原厂匹配的触地轴承与 O 型圈套件，配合规范的拆装与检验流程，可有效恢复 TMP-3804～4304 系列分子泵的密封与运行状态。维修时注意洁净与规范操作，必要时对相关机加工件一并评估更换，以确保长期稳定运行。
