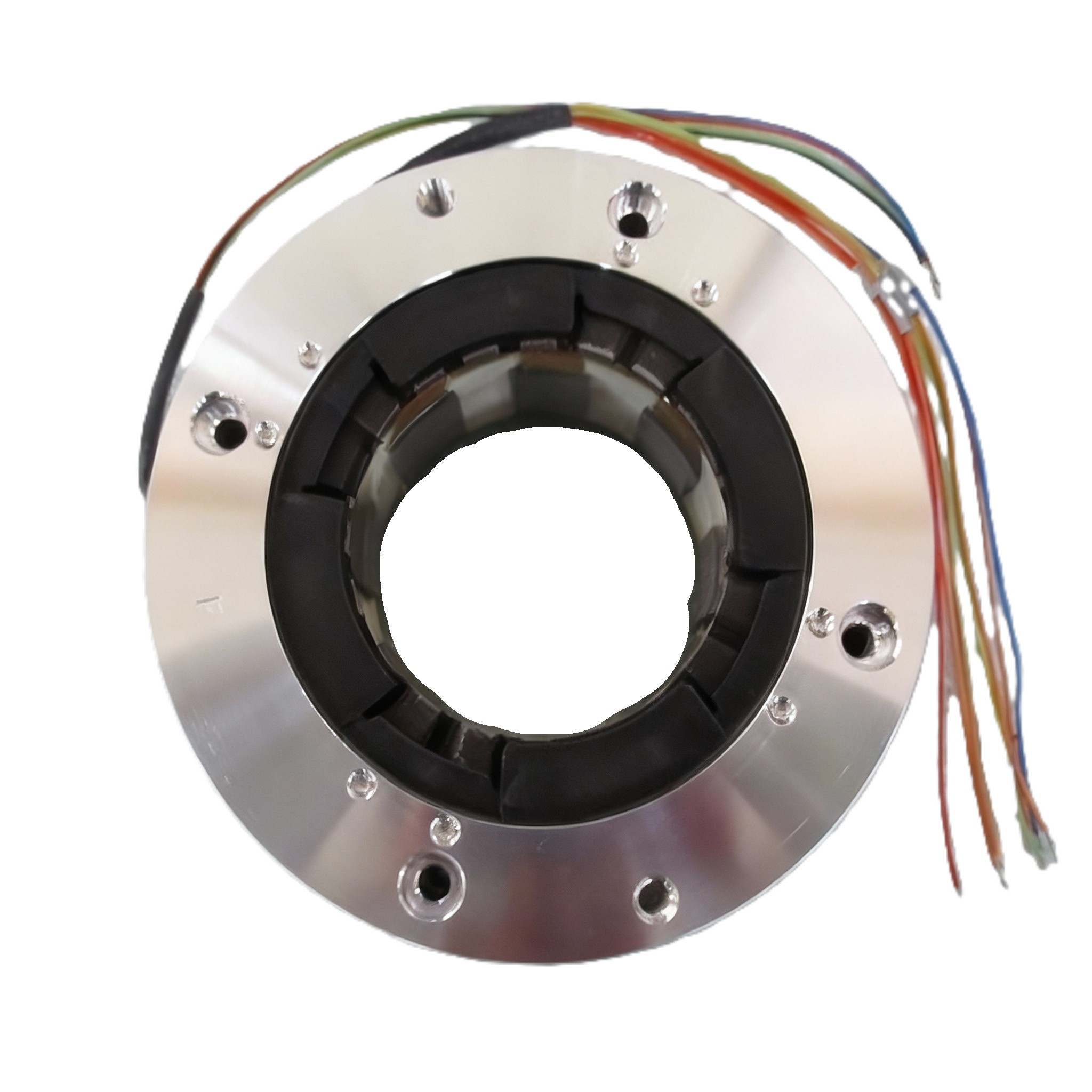

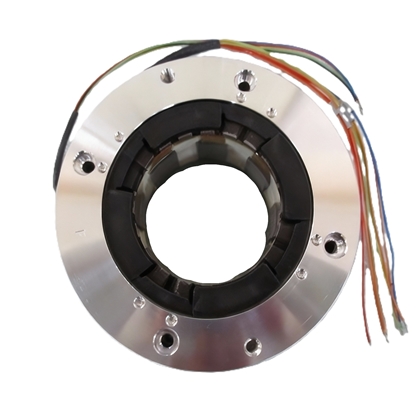

岛津径向磁轴承2件组装 TMP-2003/3603
本服务面向Shimadzu TMP-2003 / 3603系列分子泵的径向电磁铁2（Radial Magnet Bearing 2）与径向传感器2（Radial Sensor 2）组合件的检修与更换。适用于发生轴承力矩异常、转子偏心、传感器信号不稳或泵运行振动增大的机况。
常见故障表现：
- 启动困难或转速达不到额定值；
- 运行时出现异常振动或噪声；
- 传感器输出不稳定、零点漂移或无信号；
- 磁体表面损伤、脱落或轴承间隙异常。
检修流程（概述）：
- 初检与记录：在拆机前记录泵体外观、铭牌信息和故障现象；对电源、控制线束进行外观检查。可参考我司的配件目录：产品配件。
- 静电与无尘防护：拆卸与清洁在洁净台或低尘环境进行，佩戴防静电手环与无尘手套，防止污染磁体与传感器面。
- 拆解步骤：按原厂拆卸顺序拆下上、下盖，取出径向电磁铁组件与传感器组件；拍照记录间隙与装配方向以便复位。
- 部件检测：使用卡尺和量仪测量轴向/径向间隙，检查磁体磁性（用高灵敏磁强计），传感器用示波器或万用表检测输出电压/电流与波形；检查线束接触与绝缘情况。
- 清洁与修复：非损伤表面可用异丙醇或规定清洗剂清洁，严重损伤或退磁的磁体、传感器需更换原厂件；更换时建议使用经厂家验证的备件，详见备件信息：备件详情。
- 装配与定位：按记录恢复部件位置，使用合适扭矩紧固连接件（根据泵体螺纹规格设置），确保传感器与转子对中，保持建议间隙范围。
- 功能校验：在试验台空载下逐步升速观察传感器波形、转速稳定性与振动值；进行真空泵联机试运行并观察温升与输出信号。
- 出厂测试与交付：完成整机测试并记录测试报告，交付客户前可提供检测数据与维修记录以供追溯。更多配件信息请查看：配件与产品。
建议更换件与备件：
- 径向电磁铁2总成（Radial Unit 2 Assy）；
- 径向传感器2；
- 固定螺丝、绝缘垫圈与连接线束（如磨损则一并更换）。
常用检测工具与设备：
- 示波器或高精度数字采集仪；
- 磁强计、卡尺、微米表；
- 振动分析仪与转速计；
- 洁净台与防静电装备。
服务周期与保修说明：
- 常规检修时间视故障复杂度而定，一般在接件后3–7个工作日内完成检测与简单更换；如需订购原厂件则以备件到货周期为准。请提前联系并确认交付时间。
- 维修后提供有限保修，保修范围为所更换部件在正常使用条件下发生的制造或装配缺陷（具体期限与条款在维修单中说明）。
注意事项：
- 拆装与检测建议由具备真空设备经验的工程人员进行；
- 避免使用磁性或金属颗粒污染径向磁体表面；
- 传感器核对接线与接地，防止信号干扰导致误判；
- 如需更换零件，请提供泵型号（TMP-2003 / 3603 series）与铭牌信息以便匹配。
如需预约检修或获取备件报价，请通过网站查看产品与配件信息并联系我们：产品页面。我们将根据您提供的故障描述和泵体信息给出检修建议与时间安排。
