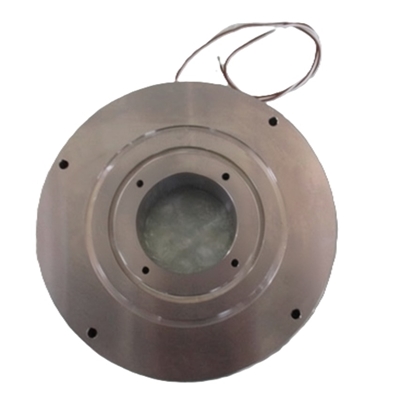

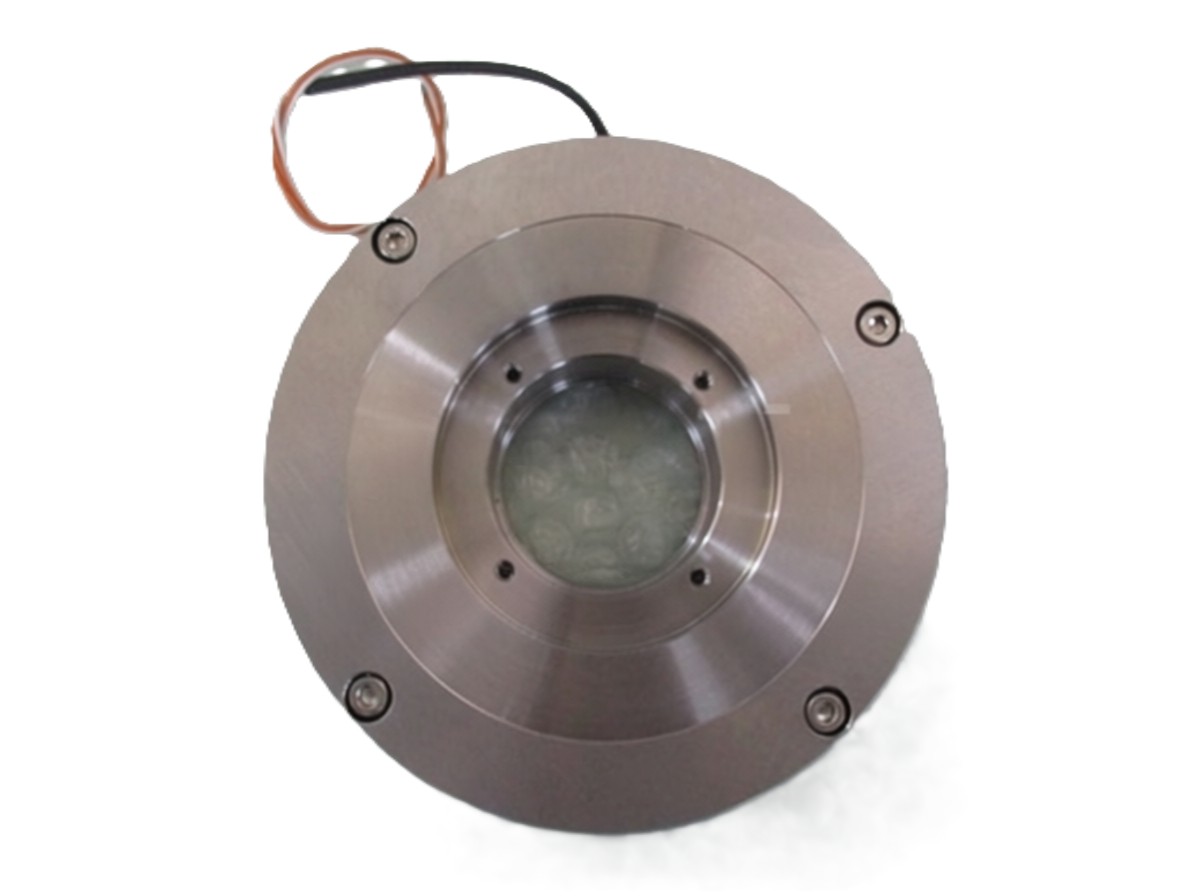

岛津TMP-2003/3603轴向磁轴承组件
本页介绍针对岛津(Shimadzu) TMP-2003、3603 系列分子泵中轴向电磁铁 1 (Axial MB 1 Assy) 的维修与更换服务。该组件为分子泵转子轴向磁悬浮系统的重要部件，出故障时会影响泵的稳定运行和抽速，需要及时诊断与处理。
常见故障表现：
- 泵运行噪声异常或振动增大；
- 轴向位置控制不稳、频繁触碰保护；
- 电磁铁线圈阻值异常或断路、短路；
- 装配件磨损、定位销松动或磁体偏移；
- 经过长期运行后绝缘老化或接触不良。
检测与维修流程（示例步骤）：
- 初步检查：记录故障现象，读取泵控制器报警代码并拍照留存；
- 拆解与目视检查：在洁净环境中拆卸轴向电磁铁总成，检查线圈、磁体、固定结构、连接端子等；
- 电气检测：使用万用表/绝缘电阻表测量线圈阻值与绝缘状况，判断是否需要更换线圈组件；
- 尺寸与定位测量：测量轴向间隙与定位精度，必要时对定位销、支架进行整形或更换；
- 更换与修复：采用合格的原装或等效配件更换损坏部件，必要时更换整组轴向电磁铁组件；
- 动平衡与校准：装配后在适配试验台上进行静态与动态校准，核对轴向位移信号与控制响应；
- 真空与运行试验：安装回泵体后进行抽真空运行试验，观察噪声、振动与温升，确认问题已解决；
- 出厂检测记录：出具维修记录与测试数据，便于后续跟踪。
关于配件：如需更换整件或选购备件，建议使用与 TMP-2003、3603 系列匹配的轴向电磁铁总成或原装更换件，以保证结构配套和安装精度。可通过以下链接查看或订购相关配件：
备件与质量控制：所有可更换部件在装配前均进行尺寸与电气参数检验，必要时对线圈绕组和磁体进行清洁与绝缘处理。若组件严重损坏或达到使用寿命，建议更换整组轴向电磁铁，以恢复设备原有的运行状态。
建议与注意事项：
- 维修作业应在无尘或低尘环境中进行，避免微粒进入悬浮轴承间隙；
- 拆装过程中严格记录定位与相位关系，避免装配误差；
- 涉及线圈与磁体的维修应由具备真空泵维修经验的人员操作，并采用相应的绝缘与防护措施；
- 若不具备检测设备或不确定故障范围，可先咨询售后工程师提供远程诊断建议，再决定送修或更换方案。
如需了解更多关于该型号轴向电磁铁的配件信息或咨询维修流程，请通过上方内链访问产品页面，或提供设备号与故障现象，我们将根据情况给出检修建议与报价。
