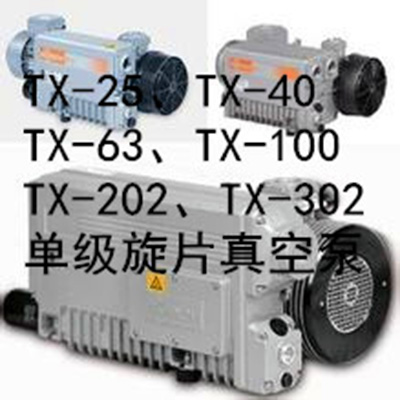

TX型系列单级旋片式真空泵(德国技术真空泵)
TX型系列单级旋片式真空泵(德国技术真空泵)

TX真空泵概述:


TX型系列真空泵是单级旋片油封式真空泵,适用于低、中真空领域,主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一,它可单独使用,也可成为其它真空泵的前级泵。


真空泵具有运转性能可靠、易损件少、振动小、噪音低、效率高的特点。


TX型系列真空泵是引进国外技术,关键零部件选用进口元件或进口材料。TX型系列真空泵完全可替代国外同类产品。


【多年畅销食品包装领域】单级旋片式真空泵


应用范围:


TX系列单级旋片真空泵广泛用于包装、粘贴、食品、金属件及电子元件吊运、输送、吸持,装卸、造纸、印刷、干燥、除气、浸渍、实验室装置、医疗装置、氟利昂的回收、真空热处理;

性能特点:


1、 限真空度高,可小于0.5mbar


2、 抽速高


3、 工作噪音低


4、 防止返油机构可靠,不返油


5、水蒸气抽除能力强


6、保持进气压强为1330pa 时仍可继续工作


7、节能,环保,泵内装有油雾消除器,排出气体无油雾


8、结构紧凑,设计科学合理,易于安装在工业系统中


9、安装维护简单,使用成本低


结构特征:


1、在泵的内部装有油雾消除器,能有效地消除泵排出的气体中的油雾,避免油雾对周围环境的污染。


2、在泵的吸气口装有逆止阀,当泵停止时逆止阀与泵内专门设置的孔的联合作用下,可以立即使泵与被抽系统隔离,防止泵油返入被抽系统,同时保持了被抽容器的真宽度,因而使用本型真空泵洋就可以不需要再配置带有放气的真空截止阀,从而可以减少用户的使用费用。


3、本型泵配有油气分离器,它与油雾消除器一起组成了有效的消音系统,能消除排气噪音,避免噪音污染。


4、泵和电动机直接联接安装,采用空气冷却,不需水冷却管道,因此本型是一种结构紧凑,安装简便的设备。


5、结构设计合理,振动小,不用地脚螺栓即可工作。



用途:


TX型真空机组可用于真空吸塑、真空包装、真空排气、真空脱气、真空吸引、真空蒸馏、真空分离、真空成型、真空浇铸、真空输送、真空保护热处理和焊接工艺等。广泛适用于医院、包装、制鞋工业、机械、化工、冶金、电子、纺织、印刷等行业中。

技术参数:

型号
项目

TX-25

TX-40

TX-63

TX-100

TX-160

TX-200

TX-250

TX-300

额定抽速(m3/h)

25

40

63

100

160

202

250

300

限压力(mbar)

0.1-0.5

0.1-0.5

0.1-0.5

0.1-0.5

0.1

0.1

0.1

0.1

噪音(dB(A))

62

64

65

66

71

73

73

75

工作温度(℃)

82

83

84

85

65

72

81

83

用油量(L)

1

1

2

2

5

5

7

7

水蒸气允许力(mbar)

40

40

40

40

40

40

40

40

水蒸气抽除率(kg/h)

0.4

0.6

1

1.6

2.5

4

4.5

5

进气口螺纹(inch)

Rp 3/4"

Rp11/4"

Rp11/4"

Rp 11/4"

Rp2

Rp2

Rp2

Rp2

电机功率(kW)

0.75

1.5

1.5

3

4

4.5

5.5

7.5

电机转速(rpm)

2880

1440

1440

1440

1440

1440

1440

1440

重量(kg)

19

48

58

72

157

157

195

211

外型尺寸(cm)

43.5X26.5X20.5

65*30*28

65*43*29.5

72*43*29.5

86×50×44

86×50×44

98×56×44

101×56×
