岛津TMP轴向磁浮传感器选件
本页面介绍适用于Shimadzu TMP-2003、3603系列分子泵的轴向磁浮传感器（Axial Sensor Unit ASSY 3003）维修服务内容、常见故障判断、检修流程和检测标准，供设备维护人员参考。

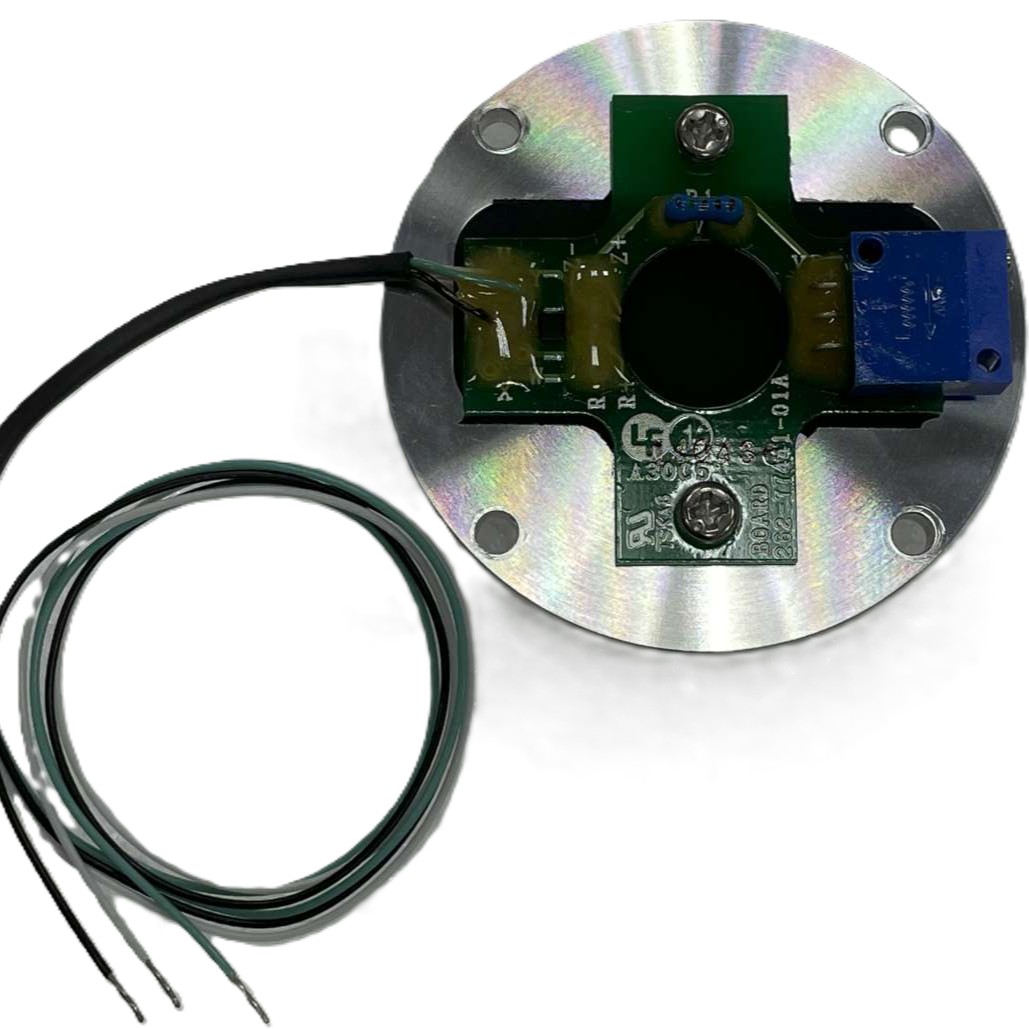

产品概述：该轴向磁浮传感器为TMP-2003/3603系列分子泵的关键检测组件，用于实时监测转子轴向位置并配合控制单元维持磁浮状态。若传感器工作异常，会引起泵体报警、运行不稳或无法建立预期真空。
在请求维修或更换前，可先查看本页面的相关零件信息：配件详情。
- 适用型号：TMP-2003、3603 series。
- 原位修复对象：Axial Sensor Unit, 原装备件维修及更换。
- 典型故障表现：控制报警（轴向位置异常）、运行抖动、温度异常、输出信号丢失或不稳定。
故障初步判断（维修前检查项）：
- 目视检查：外壳、接线端子、插头是否受潮、腐蚀或有机械损伤。
- 电气检测：使用万用表检查供电电压及接地情况，确认接线无断路或短路。
- 信号检测：用示波器或频率计检测传感器输出信号波形及幅值，比较与标称值是否相符。
- 机械配合：检查传感器与转子间隙、固定螺丝扭矩及安装定位是否正确。
- 控制器报警码：记录分子泵控制器的错误码，作为后续判定依据。
常见维修流程（标准作业步骤）：
- 断电并标识好所有接线，按设备说明书进行安全拆卸，移除分子泵并放置于清洁工作台。
- 拆卸传感器组件，检查内部磁环、线圈和PCB是否有明显损伤或氧化痕迹。
- 针对可修部位（如接插件、线缆短路、接触不良）进行清洁、焊接或更换接插件；对磁环脱落或线圈损伤的部件建议更换整组件。
- 必要时采用原装轴向传感器总成替换，并按装配规范调整间隙与定位，确保机械同轴性与固定扭矩符合要求。
- 更换后先在台架上做空载通电测试，监测输出信号稳定性、轴向位移反馈及温升情况。
- 复装到泵体并联机校正，进行真空建立测试与泄漏测试，确认运行曲线恢复至允许范围。
测试与验收标准：
- 输出信号波形稳定、无间歇性丢失；对应幅值在允许偏差内。
- 轴向位置反馈响应迅速且无振荡，转子在额定转速下运行平稳。
- 控制器不再产生与轴向传感器相关的报警代码。
- 台架真空和泵速达标，排气温度处于正常区间。
备件与更换建议：优先使用与原型号匹配的轴向传感器总成，避免使用无法验证的替代件。如需查看产品与备件信息，请访问：产品列表。
包装与运输说明：更换或返修后的传感器应使用防静电材料包裹，内置减震保护并在外箱标注易碎与防潮提示，运输途中避免剧烈振动和潮湿环境。
维修周期与费用说明：维修周期视故障性质而定，简单的接触不良清洁可在短时间内完成，复杂的器件更换与台架测试需更长时间。具体时间与费用可在提交检测后给出估算。若需进一步咨询或提交维修需求，请通过以下页面提交信息：备件查询 或 联系我们。
常见问答（简要）：
- Q：更换轴向传感器后是否需要校准？ A：建议进行台架校准与在线调试，确保反馈与控制器匹配。
- Q：更换件能否自行安装？ A：若具备相应拆装经验和测试设备，可按步骤操作；如无把握，建议由具备拆装经验的检修人员执行，以免影响泵体平衡与运行。
以上内容为轴向磁浮传感器维修的技术说明与服务流程示意，具体检修方案会根据实际故障和设备运行状态作出相应调整。更多产品信息与配件可在页面查看：配件详情。
